陜西意聯電氣對地下管線探測儀技術的發展趨勢分析展望

　　地下管線探測儀技術是管線施工和管網普查中必不可少的重要技術。陜西意聯電氣對該領域的幾種常用方法進行了簡要介紹，分析了各種方法的適用范圍和局限性，并由此對未來地下管線測量技術的發展趨勢作出了分析展望。

1.常用的地下管線測量方法

　　地下管線按其材質可大致分為兩大類：一、鑄鐵管、鋼管等金屬管線；二、水泥管、陶瓷管和工程塑料構成的非金屬管道。目前常用的地下管線探測方法大都是利用上述管線與周?chē)�介質的物理特性（導電性、導磁性、密度、波阻抗和導熱性等）差異進行探測，不同的參測方法適用于不同材質的管道和不同的地質條件。較有代表性的方法主要有利用電磁定位儀EML(Electromagnet Locator)的電磁探測法、利用探地雷達GPR(Ground Probing/Penetrating Radar)的方法和磁探測法等。

1.1電磁探測法

　　電磁探測法利用探測目標(管線)與周?chē)�介質的導電性、導磁性和介電性的差異，根據電磁學的原理，觀測和研究人工或天然形成的電磁場的分布規律(頻率特性和時間特性)，進而推斷地下管線的位置狀態[2]。

　　應用電磁法探測地下金屬管線時，需要假設管線長度遠大于管線埋深，可近似認為無限長。[3]對于無限長直導線在空間產生磁場可描述為：

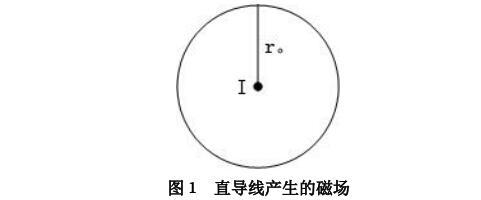

　　上式可看出，無限長直導線中電流在自由空間產生的磁場力線 圖在垂直于導線的橫截面上是一組以導線為圓心的同心圓，如圖 1 所示。式中：m0 為介質的磁導率；I 為電流強度；r0 為空間某點至導線的垂直距離。由

　　在各種不同的電磁探測方法中，可根據電磁場產生方式的不同分為直接充電法和感應法。直接充電法（夾鉗法）是將人工電流通過出露點接在管線上，用接收機直接接收電流產生的磁場信號，來達到探測地下管線的目的。該方法簡便可靠，能夠產生較強電磁場，故可在工程中優先選用。當受到條件限制無法應用直接法時，可采用感應法進行測量。

　　感應法前提假設是地下管線與周?chē)�介質之間有明顯的電性差異。當?shù)孛姘l(fā)射機發出的電磁信號（一次場）遇到地下金屬管線及其周?chē)�介質后，管線本身及導電介質均會產生感應電流。但由于金屬管線的導電性遠大于周?chē)�介質的導電性，所以管線內的電流強度大于介質的電流強度，因此可認為管線相當于通電金屬導線。此時地下管線中的二次諧變電流將產生二次磁場，可在地面上通過接收線圈可觀測到。這樣就可以根據如前所述的二次磁場的分布規律，通過解釋分析，得出地下管線的位置和埋深。電磁感應探測法具有探測精度高、適用范圍寬、工作方式靈活、成本低、效率高等優點，得到較廣泛的應用。

　　電磁定位法主要適用于金屬管道或預埋金屬標記線的非金屬管道，而探測非金屬管道需采用示蹤電磁法。該方法是指在管道內塞入電磁示蹤器，或者通入帶電導線，然后用地面探測儀器追蹤電磁信號，達到探測地下管線的目的。用這種方法探測非金屬管道精度較高，簡單易行，因此獲得了廣泛應用。
