YLDL-2023電纜路徑儀/故障定位儀

| 作者：陜西意聯電氣 | 標簽：電纜故障定位儀

▍ 簡要說明　↴

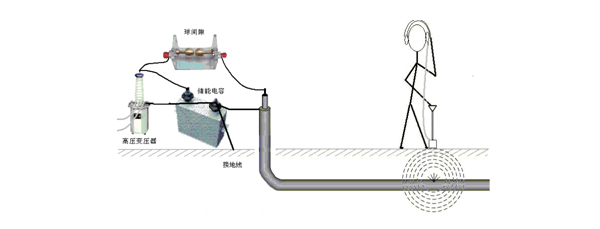

　　YLDL-2023電纜路徑儀/故障定位儀是陜西意聯電氣針對電力電纜故障準確定點而開發的，采用低噪聲設計和高性能數字濾波技術相結合，聲磁同步定點，是一款具有高抗干擾性、高靈敏度的電纜故障準確定點儀器。其廣泛應用于電力系統中地埋電纜故障點的準確定位、地埋電纜埋設路徑和埋深的精準探測。

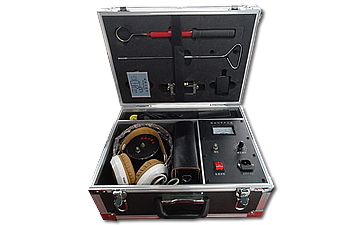

電纜路徑儀/故障定位儀

▍ 產品功能特點　↴

★　電纜路徑探測與故障定點實現一體化。
★　聲磁同步定點。
★　數字顯示與耳機聽音結合，可簡單快速準確定位。
★　獨有的數字信號處理技術，在極短時間內準確接收瞬時聲場強度并穩定顯示。
★　磁信號接收精準，充分利用沿線磁信號做故障點導向信號，放電實時顯示，提高故障定點效率。
★　高抗干擾性，能有效排除環境噪聲的干擾。
★　高靈敏度，可多檔位調節，適合各種環境下進行測試。
★　高壓放電的同時可以粗測電纜路徑，提高了故障定點效率。
★　配套的定點傳感器具有低噪聲、高靈敏度、防水特性。

▍ 產品技術參數 　↴

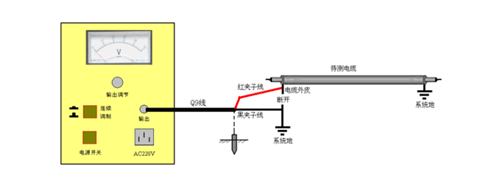

1、路徑信號產生器技術指標
　▣　輸出功率：負載電阻10Ω，輸出功率大于60W。
　▣　工作頻率：15kHz。
　▣　工作方式：等幅或調幅。
　▣　具有自動過熱、過載、短路保護功能。
　▣　電源：AC220V±10%。
　▣　工作環境：溫度-20℃～+50℃，濕度80%。

2、數顯同步定點儀技術指標
　▣　數顯距離：zui大100m，zui小0.1m。
　▣　定點誤差：<0.1米。
　▣　電磁通道接收機靈敏度：<5μV。
　▣　聲音通道音頻放大器增益：>70dB。
　▣　50Hz工頻抑制度：>40dB。
　▣　電源：7.4V/2600mAh聚合物鋰電池。
　▣　功耗：<100mA (0.7W)，充滿電后可連續工作24h以上。
　▣　工作環境：溫度-20℃—+50℃，濕度80% 。
