智能電纜帶電識別儀特點功能

　　智能電纜帶電識別儀是我公司依據電纜應用的特殊需要而研發的一種專用儀器，在電纜的管理、架設、搬遷、維護以及故障處理中用來從一束電纜（兩條及兩條以上）中判別出所要辨認的已停電的電纜。它以閉合檢測方法定性、定量兩大參數為判別依據，具有判別準確、快速、操作簡單、應用范圍廣等特點，是目前國內同類儀器中技能 先進、功能 優勝的新型儀器。

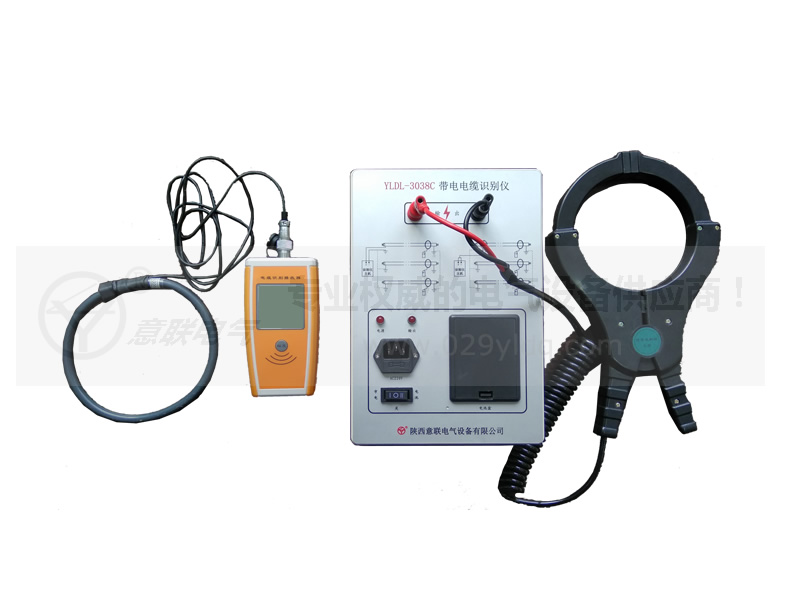

　　智能電纜帶電識別儀是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它是一小型化手提式，緊湊型儀器，裝在鋁合金箱內，由一個信號發生器，一個帶傳感器的接收機及連線構成。

智能電纜帶電識別儀產品特點

　　電纜識別儀是電力電纜架設、遷移維護、故障處理中用來識別電纜的運行狀況，識別多條同型號電纜中欲尋找的電纜，也可以準確的尋找短路電纜（短路電阻約等于零）的短路點。具有識別電纜準確、快速、操作簡單、應用場合寬等特點。

　　電纜識別儀由主機和探測器二部分組成，主機主要產生特殊的脈沖調制信號，加至停運行的被尋找電纜上，由探測器在現場尋找被測電纜，當探測器檢測到施加特殊信號的電纜時，探測器發出斷續聲光提示，探測器上電表指針與施加信號調制頻率同步擺動，其它電纜上由于探測到信號太小，通過電表指示幅度與聲光信號的強弱很容易尋找出被尋找的電纜。探測器是一種電磁感應式探測器，它具有聲、光、電三種指示。當探測到信號時，同時發出聲、光提示和電表指示，探測器使用時，電流鉗卡住電纜即可。

智能電纜帶電識別儀主要由以下六部分組成，各有各的功能和作用。

1、信號發生器：輸出一定功率的脈沖調制信號，施加到預識別已停電的電纜上，并在此電纜上產生單一方向的脈動電流。
2、信號檢測鉗：用于檢測脈動電流所產生磁場的大小和方向。
3、信號顯示器：把信號檢測鉗所測到的信號，以大小和方向的方式顯示出來，操作者以此為據作出結論。
4、電源線：用于信號發生器與市電的連接。
5、輸出線：有紅黃兩條線，用于信號發生器與目標電纜和本機工作地的連接。
6、信號連接：用于信號檢測鉗與信號顯示器的連接，把檢測到的脈動信號真實的傳輸給信號顯示器。

1、信號發生器：

① 工作電源：AC 220V±10%  50Hz
② 輸出功率：1kVA
③ 輸出信號：間隙調制信號
④ 間隙時間：1s～2s
⑤ 環境溫度：-10℃～45℃
⑥ 外形尺寸：265×240×128mm
⑦ 重    量：6kg

2、信號檢測鉗

① 電    源：無源工作
② 鉗    口：開口時≥150mm，閉合時內徑：Φ120mm
③ 檢測方式：卡入閉合感應式，檢測方向及大小
④ 檢測電流：5A～40A
⑤ 外形尺寸：70×78×30mm
⑥ 重    量：1kg

3、信號顯示器

① 電    源：無源工作
② 顯示方式：表頭指針擺動，表示方向和大小
③ 信號抑制調節：0～XΩ線性調節
④ 外形尺寸：140×80×40mm
⑤ 重    量：1kg
