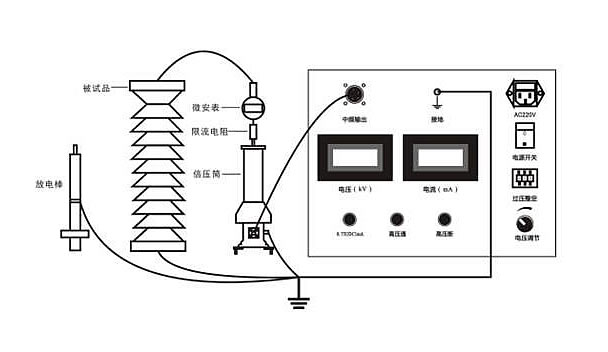

直流高壓發生器接線圖和接線方法:下面是對直流高壓發生器接線圖整機聯線及操作方法的介紹，以及儀器在現場是如何接線的等。注意事項：在做電纜試驗的時候，需要安裝限流電阻使用，為確保安全，提醒工作人員注意控制箱與倍壓筒的良好接地和停機后試品、倍壓筒放電問題。
直流高壓發生器使用方法：整機聯線及操作方法：

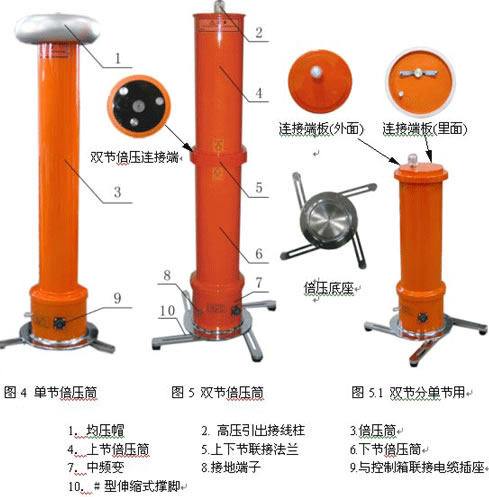

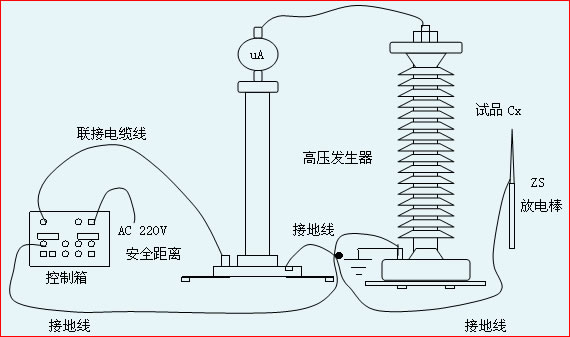

（1） 將各電纜聯線聯好，控制箱接地端聯接到高壓發生器底部鋁制底座接地螺釘，再由此處接入大地。為了保證你和設備的安全，請務必反復檢查地線。地線防短線保護功能在地線沒有接好的情況下不能輸出高壓，在使用中如果地線斷開高壓同時關閉，請復位，接好地線重新加電壓。
（2） 合上電源開關，將電壓粗調鈕逆時針到頭，再將高壓開關合上，綠色指示燈亮。即完成了加壓前的準備工作，電壓粗調旋鈕順時針旋到3/4圈，由于電路自檢需要，因此沒有高壓輸出。
（3） 關高壓時，可逆時針調節電壓到零，也可將高壓開關直接關斷高壓，嚴禁使用電源開關關斷高壓。
（4） 本儀器有面板操作聲音提示，保護動作及狀態變聲提示及保護動作指示燈顯示。
（5） MOA75%的使用：MOA預試到V1mA后，按下MOA75%鈕，有聲音提示，相應黃色指示燈亮，則電壓自動降為75%V1mA，再次進行回零操作時，此狀態自動解除。
（6） 靜態過壓值設定：在高壓綠燈熄滅的前提下，按下MOA75%鈕3秒鐘以上，直到無聲音提示后高壓電壓表顯示數值為所要設定的zui高過壓值，此時調節內藏式過壓設定鈕，調整到所需要的額定電壓值，一旦進入加壓狀態，高壓綠燈亮后，電路自動切換至實際高壓電壓值的顯示。
（7） 電壓粗調鈕回零，高壓開關撥上，而高壓燈不亮，一般情況下檢查快裝多芯電纜線1、2號線是否短線。
直流高壓發生器使用注意事項
1、 為確保人身安全及設備安全，儀器良好接地及停機后的放電為題，在此反復提醒用戶注意。
2、 控制箱，高壓發生器接大地一定要牢固可靠，并且于高壓發生器底部接地螺釘接入大地，嚴禁地線串聯使用。
3、 電容視頻請放電完畢掛好地線后，人員方可接近。使用放電桿時，請務必將放電桿接地線接可靠。接地先應一并匯入高壓發生器底部接地點。當電壓小于60KV是，方可用放電桿逐漸接近放電操作。
4、 該儀器使用電源為單相交流220V±10%50HZ。使用電壓超過要求將造成設備損壞。
5、 按規定選用保險管，切勿用金屬線代替，儀器機芯帶電切勿自行開啟，關機時請先關閉高壓開關，后關閉電源開關。
6、 設備長期閑置，為防止電解電容干枯，操作箱需每半年通電時間不少于四小時。儀器運輸時應避免水浸、嚴重振動及墜落。
7、 拔插快裝引線時，請將高壓發生器平躺地上，對準定位銷，壓入插頭，順時針旋進。嚴禁強力扭、拉連線。
8、 為確保測量數值的準確性，配備本公司一臺以上設備單位，請將控制箱與高壓發生器依照儀器序號配套使用。嚴禁無序搭配使用。
9、 高壓均壓罩凹型接口只有強磁性，高端電流表與其相連時，要緩慢靠近，避免碰撞。
10、 容性試品試驗，由于存在RC充電振蕩及極化吸收電流現象，加電壓1分鐘后進入穩態。
