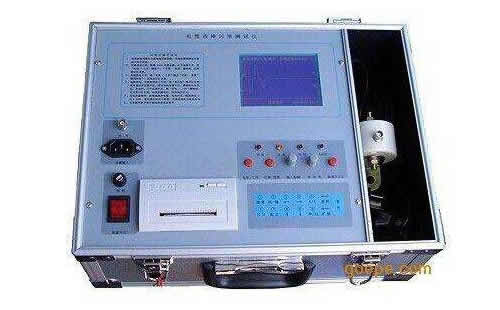

地埋電纜故障定位儀的結構特征是什么：地埋電纜故障定位儀采用雙沖擊方法延長燃弧時間并穩弧，能夠輕易地定位高阻故障和閃絡性故障。三次脈沖法技術先進，操作簡單，波形清晰，定位快速準確,目前已經成為高阻故障和閃絡性故障的主流定位方法。
三次脈沖法是二次脈沖法的升級，其方法是首先在不擊穿被測電纜故障點的情況下，測得低壓脈沖的反射波形，緊接著用高壓脈沖擊穿電纜的故障點產生電弧，在電弧電壓降到一定值時觸發中壓脈沖來穩定和延長電弧時間，之后再發出低壓脈沖，從而得到故障點的反射波形，兩條波形疊加后同樣可以發現發散點就是故障點對應的位置。
由于采用了中壓脈沖來穩定和延長電弧時間，它比二次脈沖法更容易得到故障點波形。相對于二次脈沖法由于三次脈沖法不用選擇燃弧的同步時長，操作起來也跟加簡便。
地埋電纜故障定位儀測試方法，低壓脈沖法、高壓閃絡法。具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。測試距離：低壓脈沖法時，大測試距離16Km；高壓閃絡法時，大測試距離不小于15Km。系統測試精度：小于20cm。脈沖幅度: 負載阻抗在50Ω時不小于250Vpp。
地埋電纜故障定位儀沖擊高壓,低于35KV電力電纜,數據采樣速率100MHz、80 MHz、40MHz、20MHz.測試距離：＞32Km。讀數分辨率：小于1m。系統測試精度,小于50cm。測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒.系統定點誤差,主機測量結果再配合數顯同步定點儀測量,誤差為零。
讀數分辨率: 1m預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。采樣方式：電流取樣法。
