電纜識別儀使用方法
| 作者：陜西意聯電氣 | 標簽： 電纜識別儀
電纜識別儀使用方法

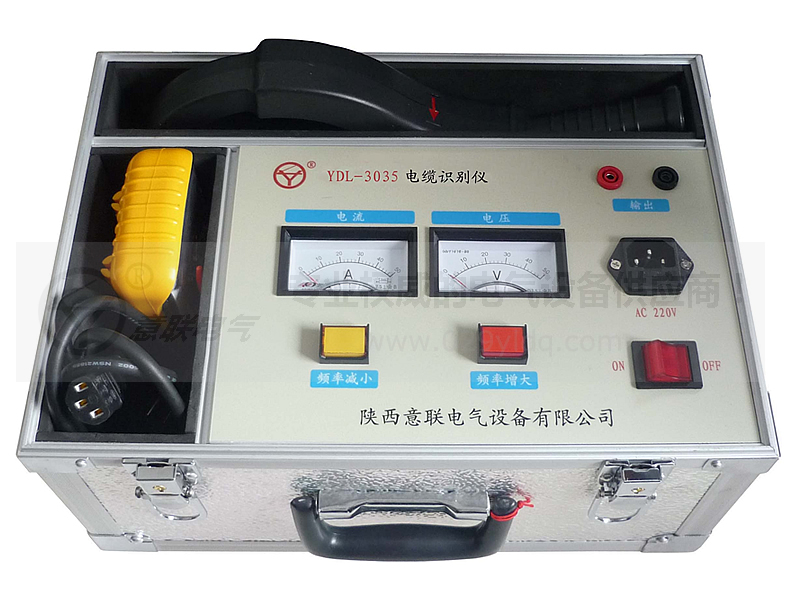

電纜識別儀系統簡介
新型帶電電纜識別儀與探傷系統主要解決問題是：對停運電纜或帶電電纜進行識別目標電纜。系統采用先進的數字信號處理器及數字化波形識別分析技術，抗干擾能力強，發射功率大，識別電纜準確度高。
本系統利用大功率信號發生器通過電磁感應發射器將一組含有正負方向識別的特殊編碼信號使用定制的耦合鉗耦合到目標電纜上，在遠端通過電磁感應接收器進行感應接收，對收到的信號運用模擬電路進行濾波處理，然后運用DSP進行信號采集、波形識別分析，終判定目標電纜。
操作步驟說明:
電纜識別儀在電纜施工及維護工作中具有重要意義。目前市場上既有針對停電電纜識別的儀器，也有針對帶電電纜識別的儀器，但是在具體使用中，實際電纜現場往往是互相放置疊壓在一起，常規儀器所使用的卡鉗往往無法卡接導致很難進行識別，而且大多識別接收部分仍然使用指針表頭來指示，現場容易因震動失效。還有現有設備往往要求現場提供220V電源，用戶使用很不方便。
改單元利用現代電子技術研制了一款柔性線圈配合液晶顯示的帶電電纜識別儀，將主機設計更改為可以使用干電池供電模式，可以很好解決上述儀器使用的弊端，對實際工作有很好的幫助。具有如下特點：
1.1.1 整套儀器均可使用5號電池工作，徹底解決現場無動力電源及充電電池不易維護失效的把情況。對于發射主機，特別設計為交直流兩用，既可以使用電池供電，也可以使用220V電源供電。
1.1.2 大口徑柔性線圈接收部分適合各種復雜電纜現場。
1.1.3 接收器液晶顯示使用微功耗技術設計，特別省電，判斷簡單直觀。
1.1.4接收器電池電壓指示功能。戶外可視LCD，陽光、黑暗環境下均可使用。
1.1.5即可以識別帶電電力電纜，也可以識別停電電纜。
電纜識別儀操作注意事項:
1.5.1 如帶電電纜中間有接地或分支，則只能識別電纜接地或分支前的部分。
1.5.2 給電纜加耦合信號后，用柔性線圈及接收盒測不到明顯有效信號，可以離開發射鉗約3米避免信號干擾，如果仍然沒有有效信號顯示，則表示電纜的銅屏蔽層有斷開點或電纜兩端接地不可靠。此時，一般應檢查待識別電纜的接地情況。如果發現屏蔽層有斷開點，則可以使用接地鉗將斷開點前后分別接地，然后分段識別。
1.5.4 如果在接收器距主機3m左右的地方校驗識別有信號，而在待識別現場無信號，或信號很小、無法識別，則說明該待識別電纜必然有多處金屬外護套接地點，這種情況必須將待識別電纜停電進行分段識別。此時可以利用芯線做為信號通道進行識別，即將電纜始端和終端的芯線接地進行識別的方法。
1.5.5長時間不使用設備時，請將主機及接收盒內的電池取出單獨另外存放。
